Подключение температурного сенсора Smartec SMT172
и температурного
пробника SMT1603018
Температурный сенсор SMT172
(TO18 model) имеет точность измерения 0.7 °Cв диапазоне от -30 °C до +100 °C и
точность 1.2 °C от -45 до +130 °C.
If use long cable for Smartec SMT172 temperature sensor, connect sensor side between GND and +5V pins ceramic capacitor 0.1mkF.
Сенсоры
работают с BR16GM-2SMT, BR160GM-SMT, BR1280GM
Подключение
сенсора относительной влажности и температуры
Серия
сенсоров EE08
- сенсоров относительной влажности и температуры с аналоговыми выходами 5V
или 10V. Измерение относительной влажности : 0...100% RH; Температурный сенсор
Pt 1000 (DIN A); Напряжение питания: для сенсора с выходом 0-5V: 7-30V DC; для
сенсора с выходом 0-10V: 12-30V DC.
Могут
работать с модулями BR16GM-2A/-4A, BR160GM-2A/-4A, BR160SM-2A/-4A, BR128GM-4A/-Pt1000,
BR1280GM
Подключение
температурного сенсора Smartec SMT172 и Smartec Temperature Probe к BR16GM-2SMT
Подключение
температурных сенсоров Pt1000 (Pt100) к BR128GM-Pt1000/4A с адаптером #4Pt1000/4A
connection

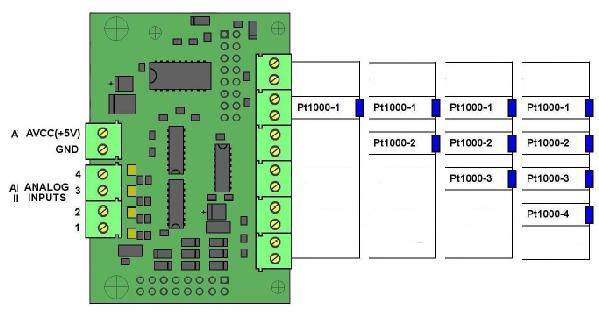

4-проводные Pt1000
3-проводные
Pt1000

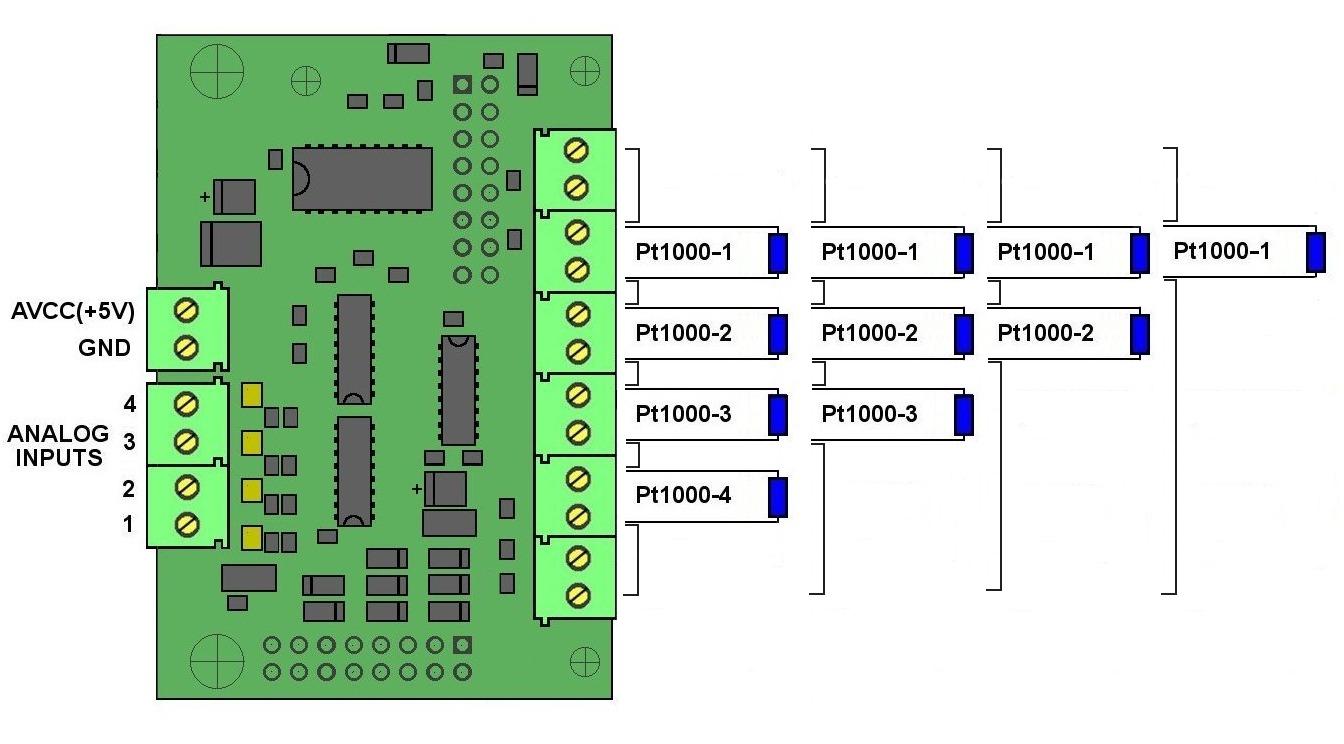

2-проводные
Pt1000
